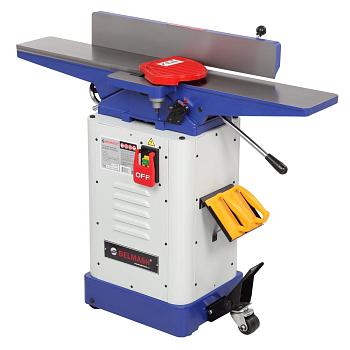

Станок фуговальный BELMASH J155/1170AH

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм.

При соответствующей наладке на станке можно выполнять следующие виды обработки:

• строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);
• выборку четверти.

Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.

На данную модель установлен вал helical (сегментированный) с 30 ножевыми пластинами. Такая конструкция дает лучшее качество обработки, особенно при работе с твердыми породами дерева или при высокой загрузке оборудования.

Максимальная ширина обрабатываемой заготовки составляет 152 мм.

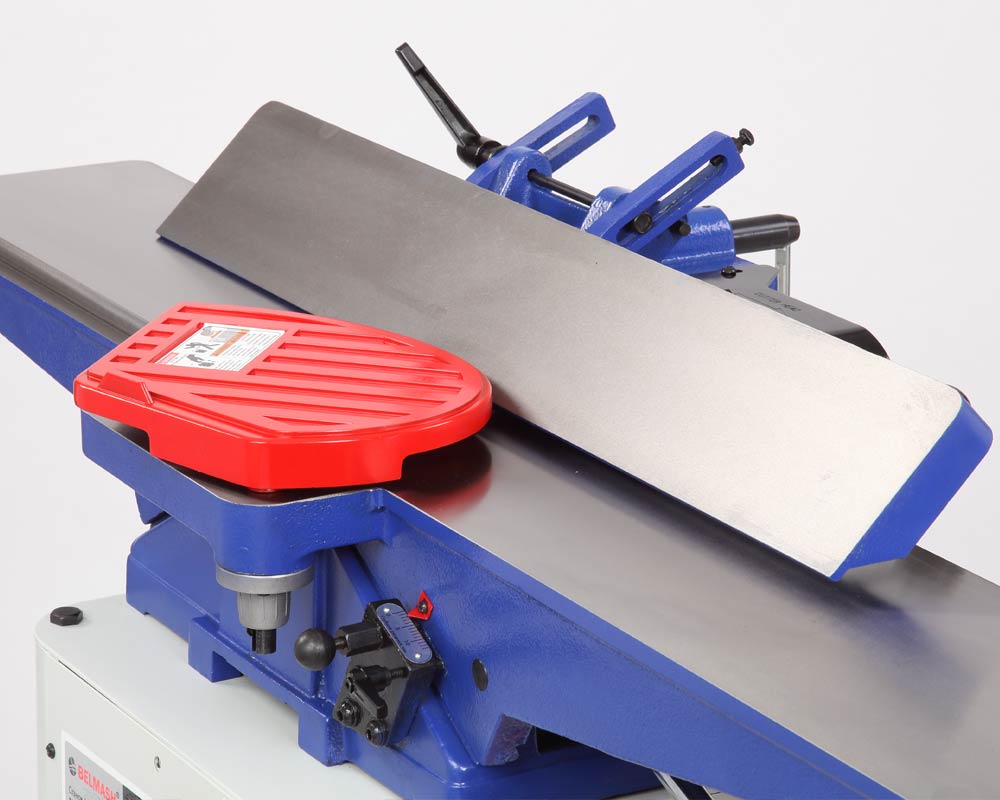

Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.

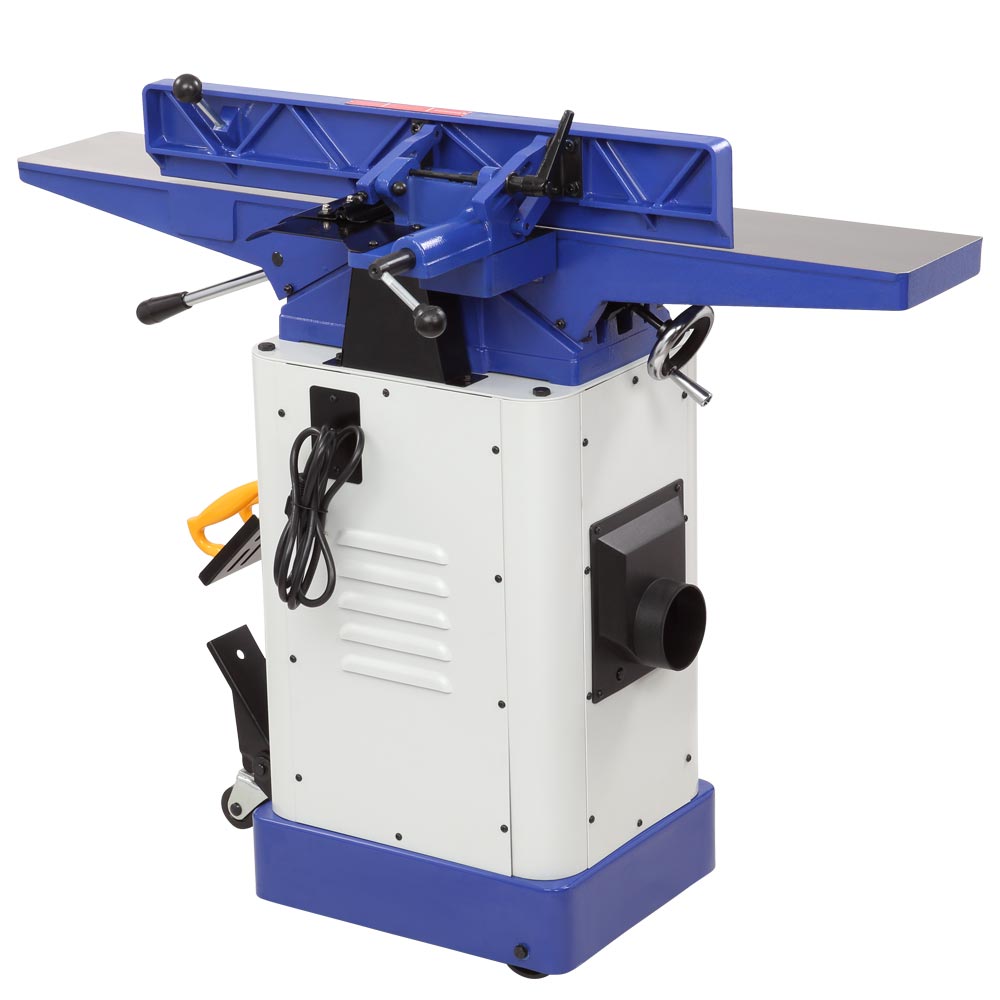

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.

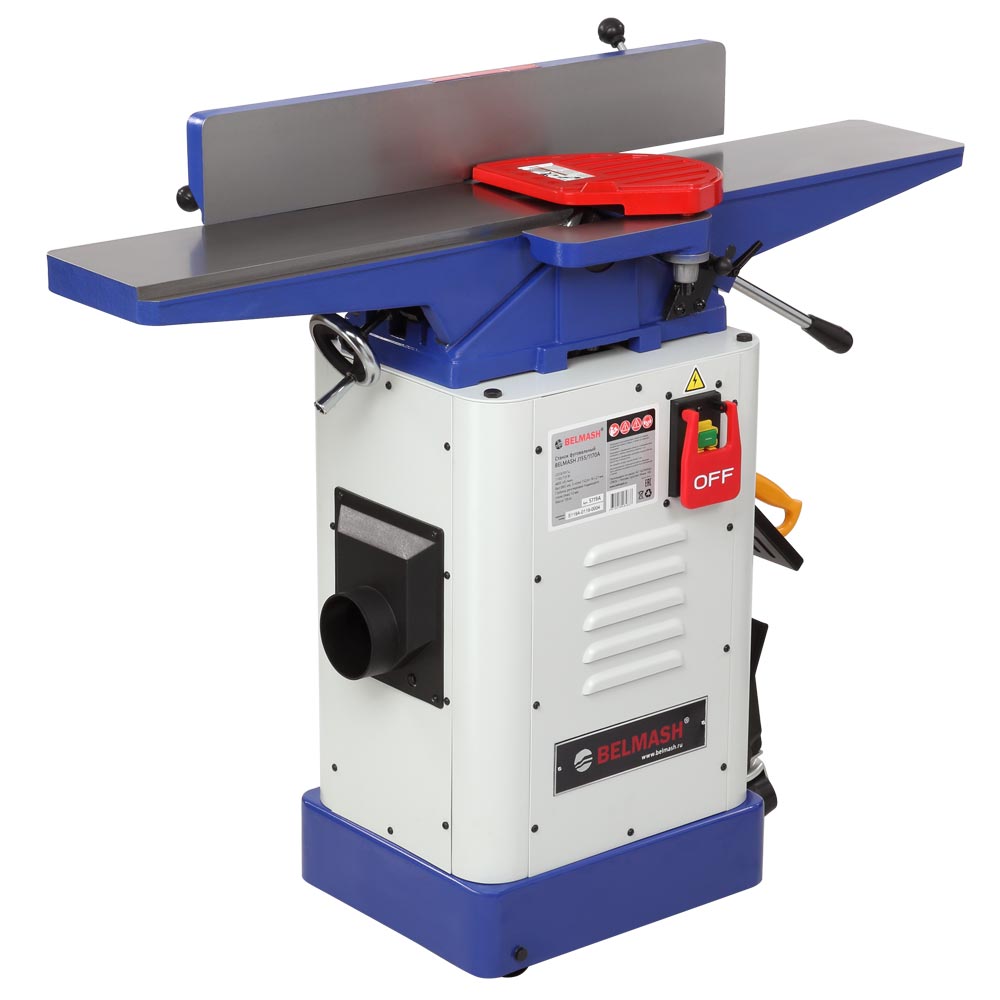

Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку.

Устройство выполнено на сборной станине, оснащено подкатным приспособлением.

• Мощность: 1100 Вт
• Мощность на валу: 735 Вт
• Тип строгального вала: с валом helical
• Напряжение питающей сети: 220 В
• Частота тока: 50 Гц
• Тип электродвигателя: Асинхронный
• Частота вращения ножевого вала на холостом ходу: 4800 об/мин
• Максимальная ширина строгания: 152 мм
• Диапазон углов строгания с помощью параллельного упора: -45-0-45° °
• Количество ножей на валу: 30 шт.
• Размер ножей (Д × Ш × В): 15 × 15 × 2,5 мм
• Максимальная глубина строгания: 3 мм
• Тип ремня: Клиновой (А914)
• Диаметр режущего вала: 65 мм
• Тип передачи: Ременная
• Высота рабочей поверхности относительно пола: 848 мм

• Диаметр патрубка пыле/стружкоудаления: 102 мм

• Глубина регулировки подающего стола (max): 12 мм

• Материал рабочих столов: Чугун

• Длина подающего стола: 556 мм
• Длина приемного стола: 565 мм
• Размер параллельного упора (Д × В): 746 × 114 мм
• Материал параллельного упора: Чугун
• Минимальная длина обрабатываемой заготовки: 200 мм

• Минимальная ширина обрабатываемой заготовки: 9 мм
• Ширина рабочих столов: 6 дюйм

• Габаритный размер (Д × Ш × В): 1195 × 780 × 975 мм
• Размер упаковки (Д × Ш × В): 1245 × 584 × 406 мм

• Гарантийный срок: 24 мес.
• Страна происхождения: Китай

• Масса нетто: 105 кг

• Масса брутто: 108 кг
• Расширенная гарантия: +12 месяцев к основной
