Работа трубогиба:
- Перед применением трубогиб необходимо закрепить.

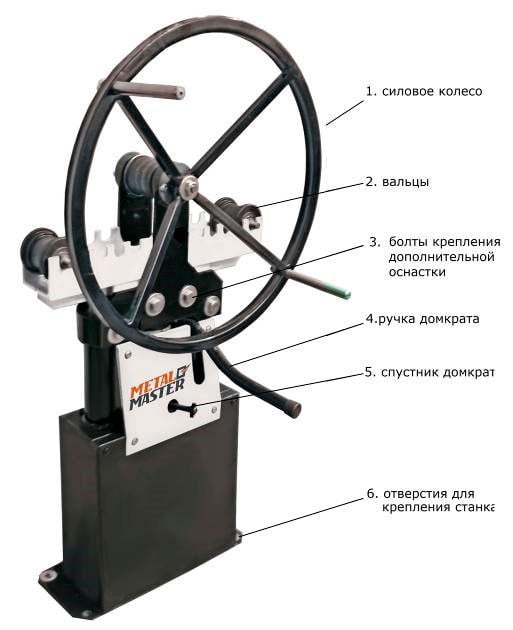

- Устанавливаете на силовую раму станка вальцы соответвующие размерам обрабатываемой трубы. С помощью домкрата 4 прижимаете её между ведущим вальцом и прижимными вальцами.
- Постепенно работая домкратом прокатываете трубу силовым колесом 1 до необходимого радиуса гиба. С помощью гидроклапана 6 освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в исходное положение.На силовой раме выполнены ряд отверстий для получения малых радиусов гибки. При увеличении размеров изгибаемых труб прижимные вальцы необходимо устанавливать дальше друг от друга для облегчения работы силового колеса.
Трубогиб предназначен для холодной радиусной и шаблонной гибки профильных и водо-газопроводных труб, а также проката круглого и квадратного сечения.
Технические характеристики:
- Наибольшее усилие гидроцилиндра, Тс: 6
- Наибольший ход прижимных валов, мм: 150
- Габаритные размеры, мм: 1000х500х280
- Масса базовой комплектации, кг: 36
