Установка вытяжная циклон BELMASH CTDC-1.7

Вытяжная установка с циклоном BELMASH CTDC-1.7 – одна из самых мощных в линейке вытяжных установок BELMASH. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В.

Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку.

Рассмотрим подробнее, что происходит в циклоне:

Воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в бункер. Частично очищенный воздух затем поступает в фильтр, где итоговая очистка происходит за счет прохождения потока через вставку из гофрированного полиэстера с большой площадью фильтрации – 4,32 кв. м.

Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

Установка обладает рядом преимуществ:

• Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
• Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора.
• Имеет настраиваемый таймер выключения от одного часа работы до девяти, с шагом в один час.

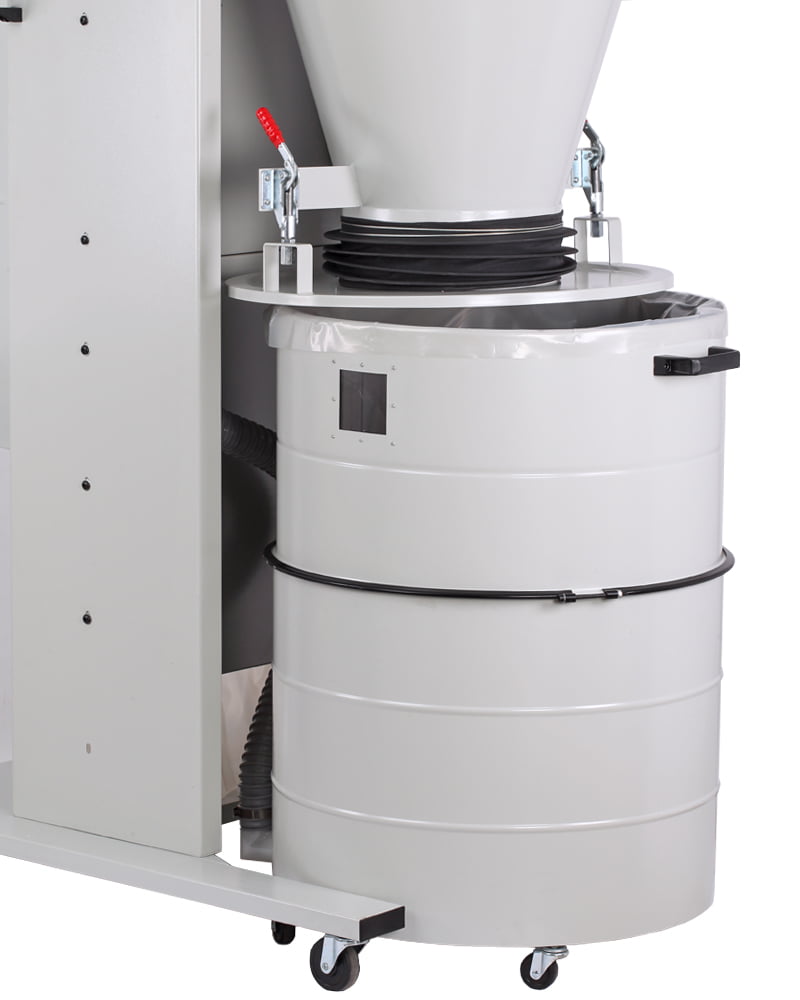

• Выкатной бункер циклона.
• Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской.
• Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами.
• Удобное управление с помощью пульта с таймером.

• Мощность: 3000 Вт
• Объем всасывания: 1760 м3/час

• Частота вращения крыльчатки на холостом ходу: 2950 об./ мин
• Разрежение воздуха: 2800 Па

• Напряжение питающей сети: 400 В
• Частота тока: 50 Гц
• Тип электродвигателя: Асинхронный
• Размер стружкосборника (Д × В): 621 × 960 мм

• Уровень фильтрации: 1 мкм

• Диаметр крыльчатки: 402 мм
• Диаметр входного патрубка: 200 мм
• Диаметр шланга подключения: 100 мм

• Количество входных патрубков адаптера переходного: 3 шт.

• Размер фильтр-мешка (Д × В): 370 × 1200 мм

• Размер мешка-стружкосборника бункера отходов (диаметр × высота): 738 × 920 мм

• Размер мешка-стружкосборника фильтр-картриджа (ширина×высота): 584 × 750 мм
• Площадь фильтрующей поверхности: 4,32 кв. м.
• Фильтрующий элемент: картридж из гофрированного полиэстера

• Габаритный размер (Д × Ш × В): 1343 × 900 × 2170 мм

• Гарантийный срок: 24 мес.

• Масса нетто: 178 кг

• Масса брутто: 222 кг
• Размер упаковки место 1 (Д × Ш × В): 1350 × 745 × 1150 мм

• Размер упаковки место 2 (Д × Ш × В): 1590 × 500 × 510 мм

• Расширенная гарантия: +12 месяцев к основной


• Корпус крыльчатки с двигателем: 1
• Мешок-стружкосборник малый: 1
• Руководство по эксплуатации: 1
• Комплект ключей: 1
• Комплект крепежа: 1
• Пульт: 1
• Ручка (на каждую панель и бункер отходов): 3

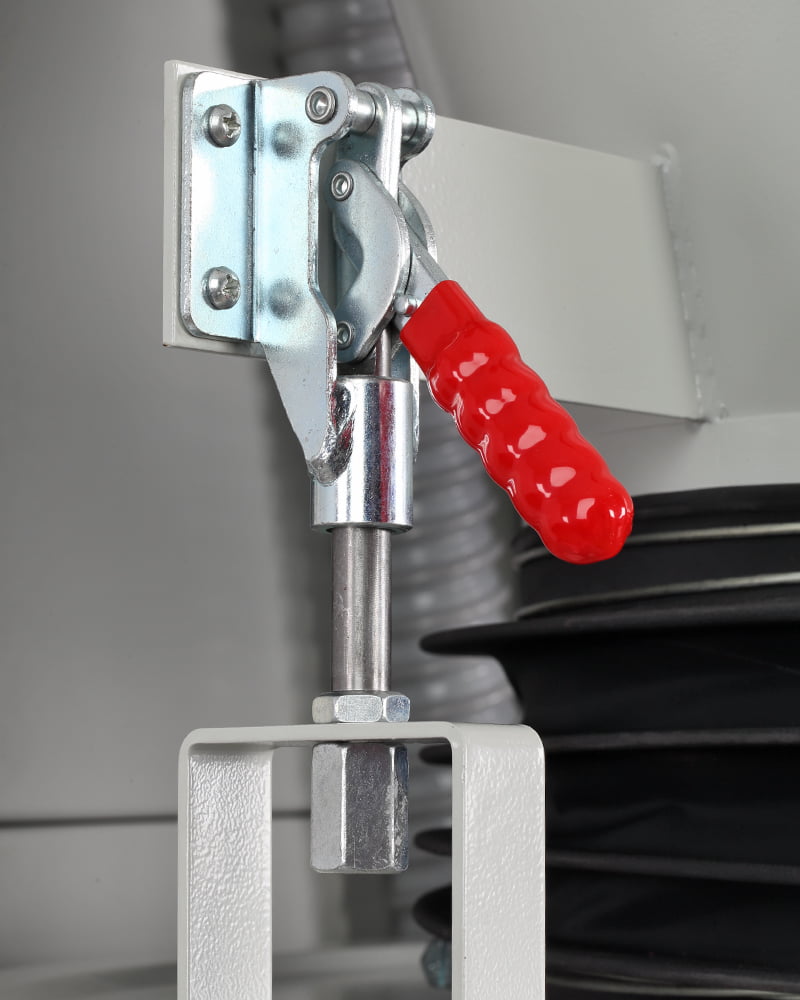

• Рычаг: 2
• Колесо поворотное малое (для бункера отходов): 4
• Колесо поворотное со стопором (для платформы): 2
• Колесо поворотное (для платформы): 2
• Шланг (50 мм): 2
• Адаптер входного патрубка с крышками (2 шт.): 1
• Хомут шланга соединительного: 2
• Зажим мешка-стружкосборника: 1
• Фильтр-картридж: 1
• Конус циклона: 1
• Мешок-стружкосборник большой: 1
• Зажим бункера отходов (Ø644 мм): 1
• Крышка бункера отходов: 1
• Бункер для отходов (нижняя часть): 1
• Бункер для отходов (верхняя часть): 1
• Панель полукруглая: 1
• Панель соединительная нижняя: 1
• Панель соединительная верхняя: 1
• Панель боковая левая: 1
• Панель боковая правая: 1
• Платформа: 1
• Зажим конуса циклона (Ø520 мм): 1
• Шланг циклона соединительный: 1
• Упаковка: 2
