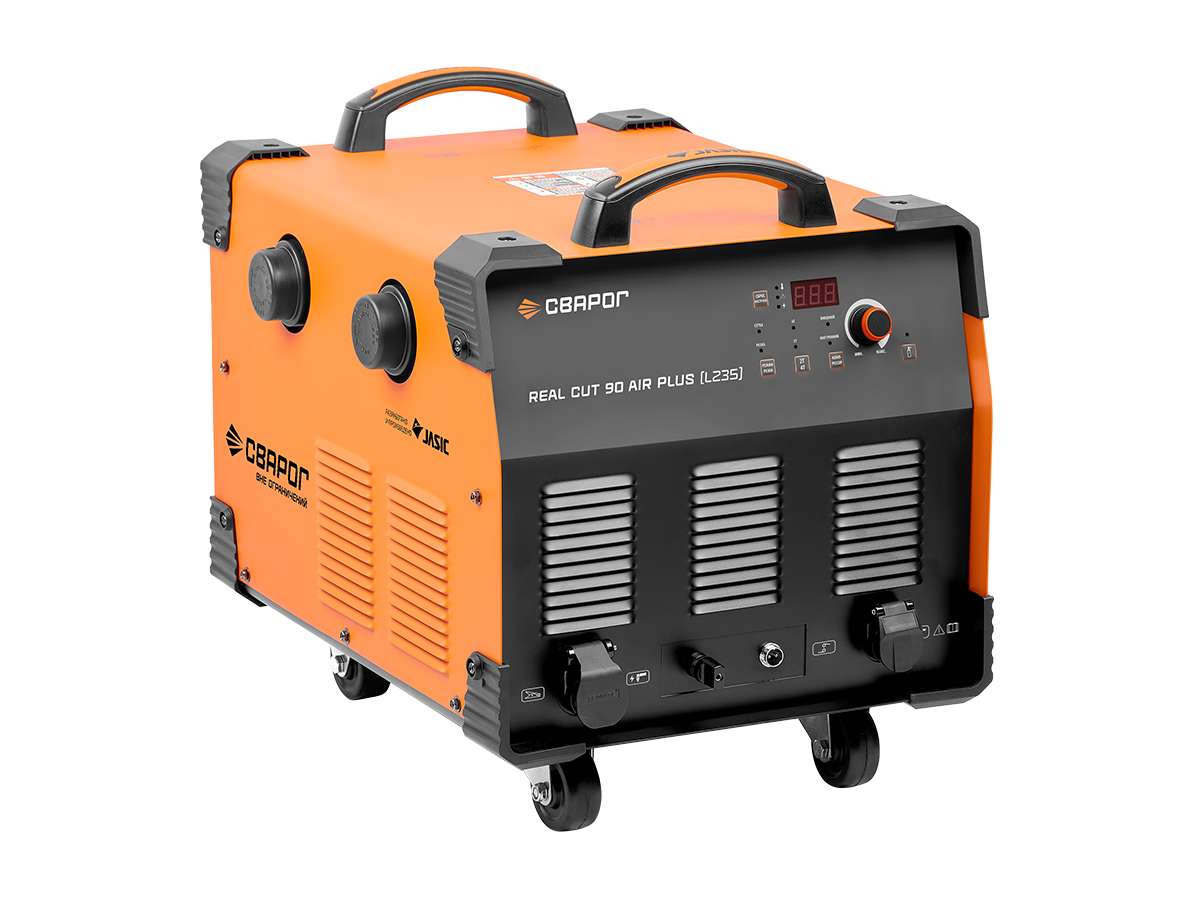

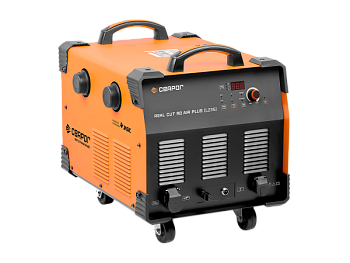

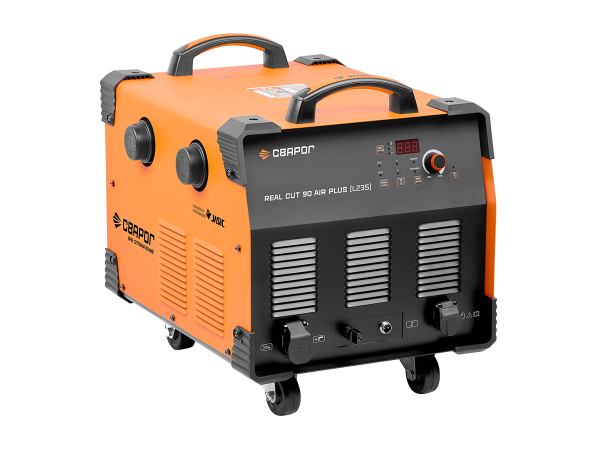

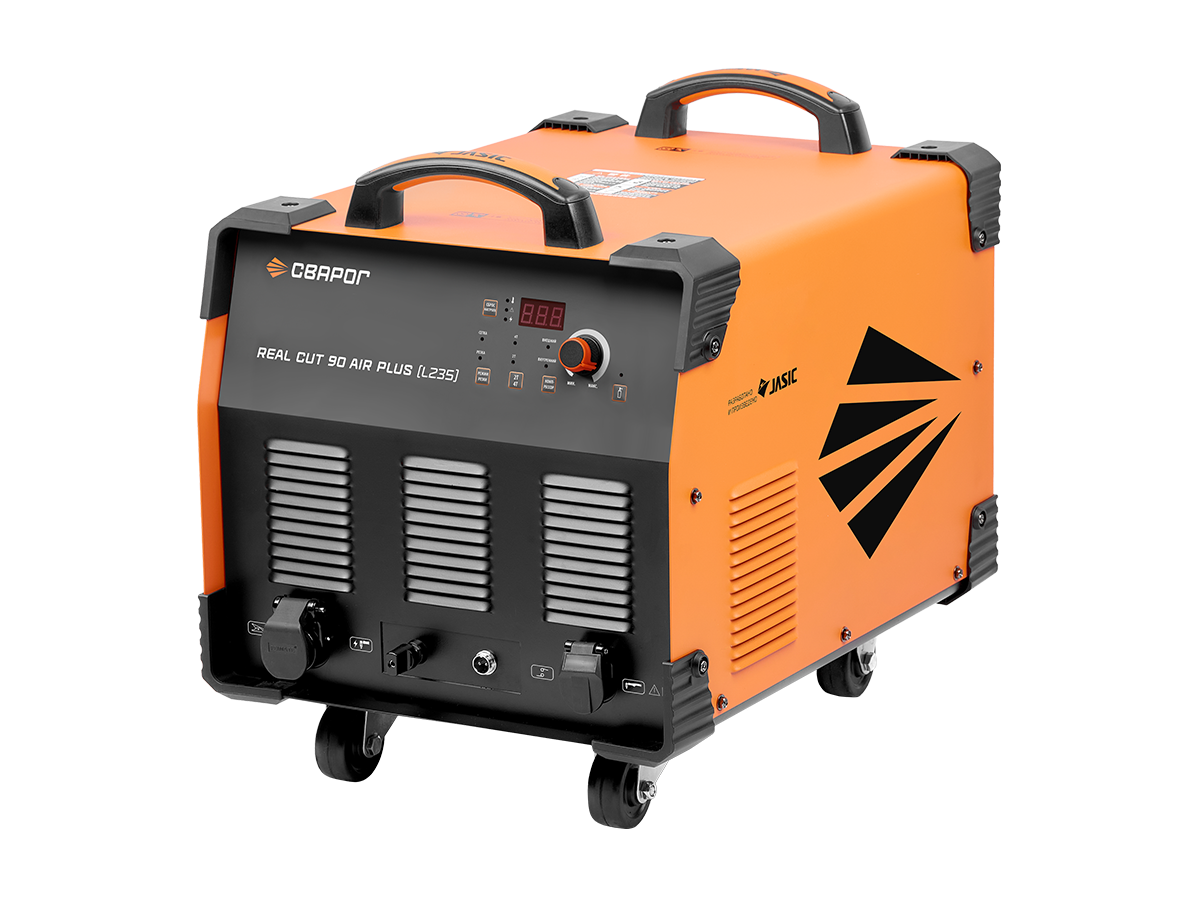

Аппарат плазменной резки REAL CUT 90 AIR PLUS (L235)

Режимы резки

• Режим резки CUT Да
• Режим резки сетки Да

Режимы работы горелки

• Режим работы 2Т/4Т Да

Технические характеристики

• Напряжение питающей сети 380 В
• Рабочий диапазон сетевого напряжения 320–430 В
• Частота питающей сети 50 Гц
• Количество фаз 3 фазы
• Потребляемый ток 23 А
• Потребляемая мощность 15 кВА
• Ток реза 20–80 А
• Ток реза при ПН, 100% 50 А
• ПН (40°C) 60 %
• Рабочее напряжение 88–112 В
• Способ возбуждения дуги CUT Высокочастотный
• Скорость подачи сжатого воздуха 250 л/мин
• Номинальное давление компрессора внут.: 0.42 Мпа/внеш.: 0.5 Мпа
• Напряжение холостого хода 300 В
• Максимальная толщина разрезаемого металла 30 мм

Дополнительные функции CUT

• Регулировка давления Да
• Проверка давления рабочей дуги Да
• Дежурная дуга плазмотрона Да

Конструктивные решения

• Тип изготовления Комбинированный
• Тип транзисторов IGBT транзисторы
• Тип управления Аналоговое
• Цифровая индикация параметров резки Индикатор
• Интеллектуальная система охлаждения аппарата Да
• Встроенный фильтр регулятор с манометром Да
• Встроенный компрессор Да

Базовые характеристики

• Коэффициент мощности 0.7
• КПД 85 %
• Класс изоляции H
• Степень защиты IP 23S
• Температура эксплуатации 0 …+40 °C
• Габаритные размеры 590×414×491 мм
• Вес 55 кг

Панельные соединения

• Разъем плазмотрона 3/8 G
• Разъем клеммы заземления ОКС 35–50
• Подключение сжатого воздуха Штуцер ⌀9 мм

REAL CUT 90 AIR PLUS (L235)— профессиональный инверторный аппарат для воздушно–плазменной резки и раскроя любых токопроводящих металлов  до 30 мм.

Отличительными особенностями аппарата являются:
* Возможность выбора компрессора внешнего или внутреннего
* Удобная и мобильная конструкция за счет ручек и поворотных колес
* Проверка давления газа
* Режимы 2Т/4Т, и Резка сетки
* Защита от перегрева, перегрузки и высокого напряжения сети
* Защита от отсутствия фазы сети
* Сброс к заводским настройкам

Высокая производительность:
* Благодаря номиналу тока 80 А REAL CUT 90 Air Plus может резать сталь до 30 мм. При толщинах до 15 мм аппарат может осуществлять резку непрерывно
* В зависимости от тока реза температура плазменной дуги аппарата от 16 000 до 45 000 °С
* За счет высокой плотности и скорости плазменного потока тепловое воздействие дуги на зону реза металла максимально, а энергия дуги используется эффективно. В результате получается ровный рез практически без шлака.

Конструктивные особенности REAL CUT 90 Air Plus
* Повышенная пылезащищенность, благодаря раздельному исполнению силовой части плат управления и отсека со встроенным компрессором. Силовая часть помещена в специальный короб, который защищает ее от попадания мелкодисперсной пыли и грязи. Это позволяет работать в сильно запыленных или тяжелых промышленных условиях
* Управление осуществляется с помощью процессора, который оптимизирует алгоритм его работы. За счет этого улучшен процесс поджига, стабильность и плотность плазменной дуги
* Входной диодный мост установлен на алюминиевой пластине, что улучшает теплоотвод
* Туннельный обдув силовой части и интеллектуальная система охлаждения снижает загрязнение инвертора уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы

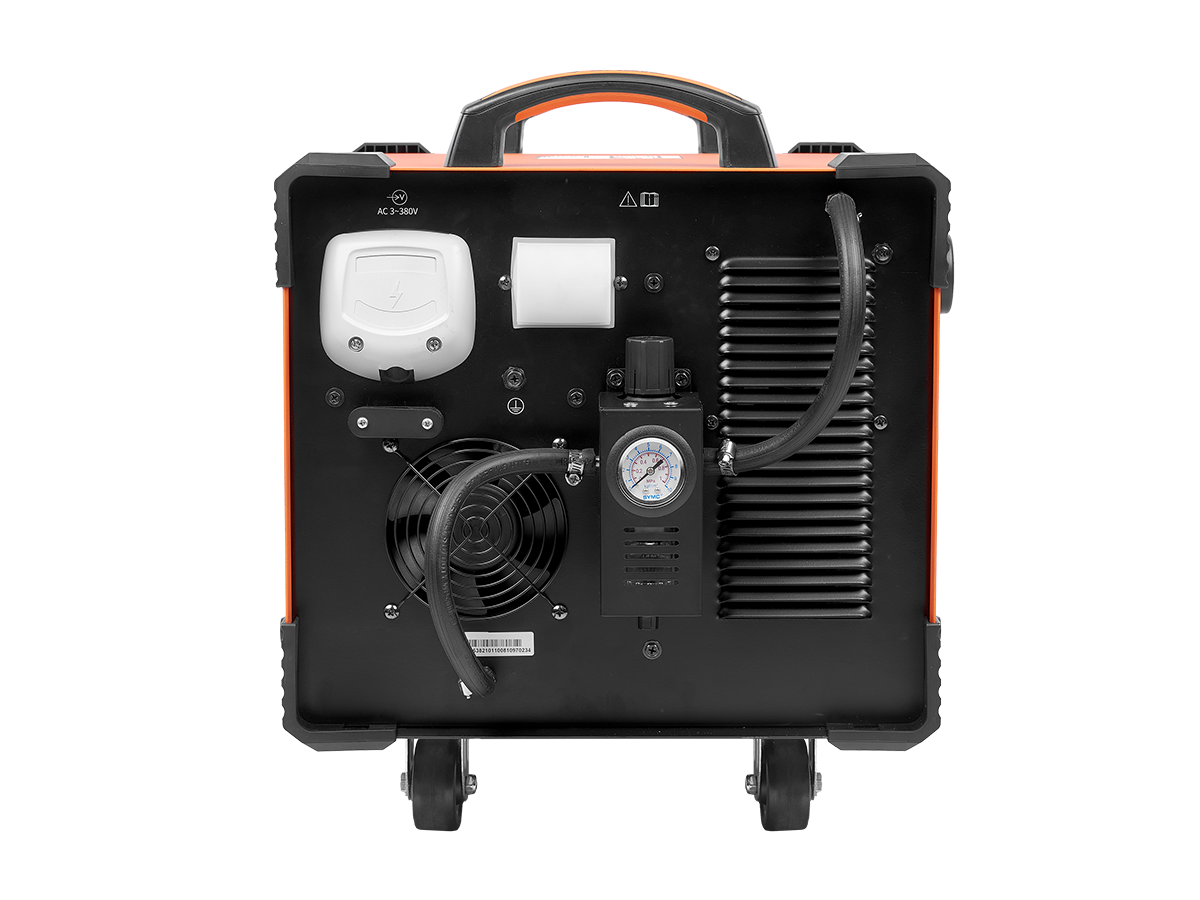

* Фильтр-регулятор установлен в защитный корпус, что уменьшает вероятность его повреждения во время транспортировки

REAL CUT 90 Air Plus имеет встроенный компрессор, а также возможность подключения внешнего компрессора

В REAL CUT 90 Air Plus установлен безмасляный двухпоршневой компрессор:
* Отсутствие масла упрощает обслуживание и снижает уровень затрат
* Минимальное обслуживание: замена фильтров без разбора корпуса аппарата
* Отсутствие ресивера исключает образование конденсата, что продлевает срок службы расходных частей плазмотрона и улучшает качество реза, сохраняет чистоту внутренней газовой магистрали аппарата и шлейфа плазмотрона
* Обеспечивает постоянное давление на выходе, что позволяет поддерживать постоянную температуру плазменной дуги, охлаждение головки плазмотрона.
* Низкий уровень шума

Особенности компрессора
* Для интенсивного охлаждения, крыльчатка вентилятора охлаждения имеет увеличенный диаметр. Мощность мотора – 1680 Вт, вес – 17 кг, медная обмотка мотора привода, алюминиевый радиатор статора мотора, для лучшего отвода тепла
* Гильзы цилиндров увеличенной толщины позволяют производить работы длительное время без их повышенного нагрева
* Отсек с компрессором оснащен дополнительным вентилятором охлаждения, что улучшает обдув головок и увеличивает срок службы компрессора
* Реле контроля фаз и защита компрессора от неправильного вращения мотора

Область применения:
* Производство металлоконструкций
* Строительно-монтажные работы
* Машиностроение и мостостроение
* Частные мастерские, кузнечное производство
* Автосервисы, тюнинговые ателье

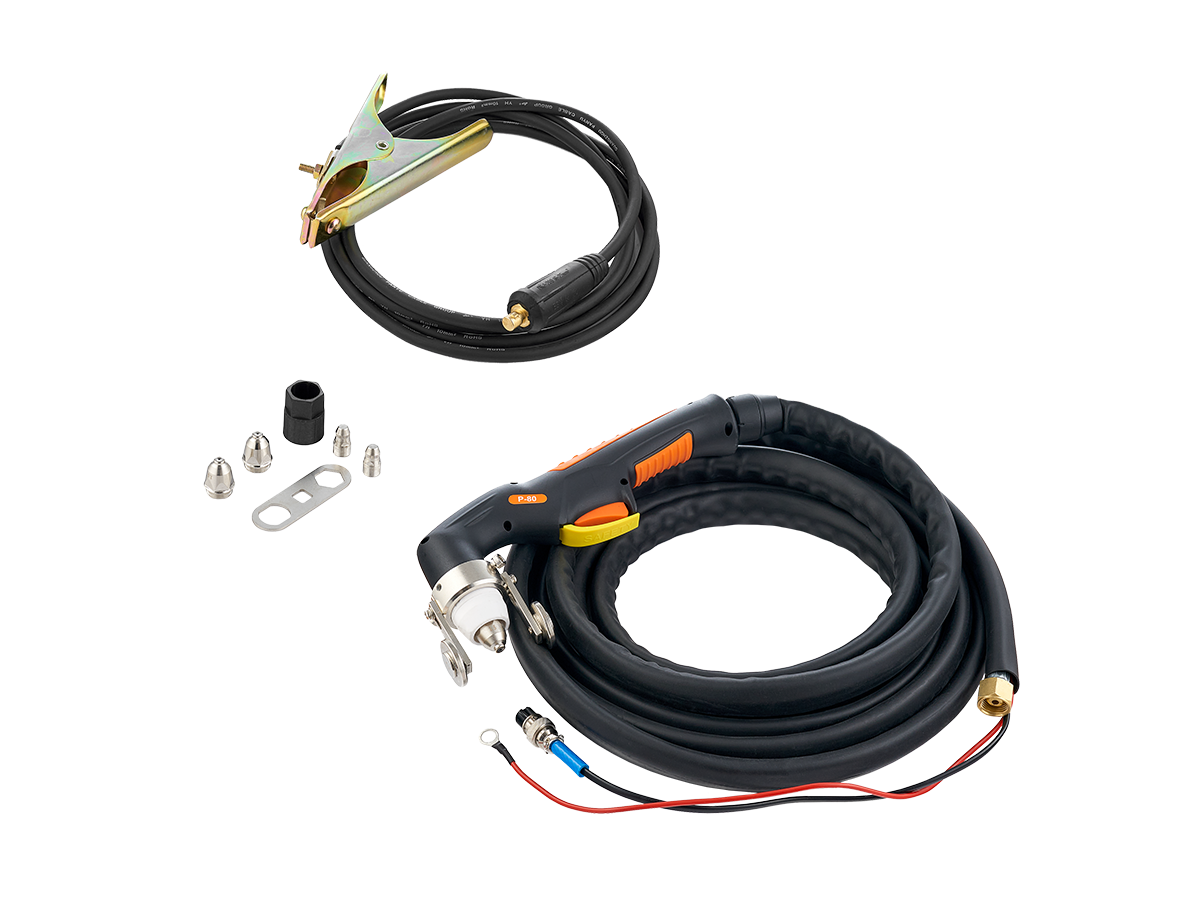

Комплект поставки:
* Инверторный аппарат для воздушно–плазменной резки — 1 шт.
* Плазменный резак P80 в сборе, 5 м — 1 шт.
* Клемма заземления в сборе 300 А, 3 м — 1 шт.
* Комплект ЗИП — 1 шт.
* Руководство по эксплуатации и паспорт — 1 шт
