Режимы сварки
- Режим сварки MIG/MAG DC Да
-
Режим сварки MIG/MAG Pulse DC Да
-
Режим сварки порошковой проволокой Да
-
Режим сварки MMA DC Да
-
Режим сварки TIG DC Да
Режимы работы горелки
- Режим работы 2Т/4Т Да
-
Режим программируемый 4Т Да
-
Режим прихваток MIG/MAG DC Да
Технические характеристики
- Напряжение питающей сети 380 В
-
Рабочий диапазон сетевого напряжения 320–430 В
-
Частота питающей сети 50 Гц
-
Количество фаз 3 фазы
-
Потребляемый ток 37.9 А
-
Потребляемая мощность MIG 24.4 кВА
-
Потребляемая мощность MMA 27.9 кВА
-
Потребляемая мощность TIG 18.7 кВА
-
Сварочный ток MIG 70–500 А
-
Сварочный ток MMA 30–500 А
-
Сварочный ток TIG 30–500 А
-
Рабочее напряжение MIG 17.5–39 В
-
Рабочее напряжение MMA 21.2–40 В
-
Рабочее напряжение TIG 11.2–30 В
-
Напряжение холостого хода MIG 96 В
-
Напряжение холостого хода MMA/ VRD 96/ 15 В
-
Напряжение холостого хода TIG 96 В
-
ПН (40°C) 60 %
-
Сварочный ток при ПН, 100%, MIG 360 А
-
Сварочный ток при ПН, 100%, MMA 360 А
-
Сварочный ток при ПН, 100%, TIG 360 А
-
Диаметр сварочной проволоки 0.8 мм/1.0 мм/1.2 мм/1.6 мм/2.0 (порошковая) мм
-
Диаметр электрода MMA 1.5–6.0 мм
-
Диаметр электрода TIG 1.6–4.0 мм
-
Скорость подачи проволоки 1.5–23 м/мин
-
Количество роликов 4 шт
-
Максимальный вес катушки 20 кг
-
Количество ячеек памяти 20 (на все режимы сварки) шт
Дополнительные функции MIG
- Режим Synergy MIG Да
-
Смена полярности Да
-
Сварка алюминия Да
-
Регулировка индуктивности Да
-
Холостой прогон проволоки Да
-
Тестовая продувка газа Да
-
Регулируемое время продувки газом до сварки MIG 0–3 сек
-
Регулируемое время продувки газом после сварки MIG 0–10 сек
-
Дожигание сварочной проволоки Да
-
Функция заварки кратера Да
-
Hot Start Да
-
Плавный старт Да
-
Количество ячеек памяти MIG 20 (на все режимы сварки) шт
-
Полная циклограмма сварки MIG Да
Дополнительные функции MMA
- Hot Start Да
-
Регулируемый Hot Start Да
-
VRD Да
-
Отключаемый VRD Да
-
Регулируемый ARC Force Да
-
Количество ячеек памяти MMA сварки 20 (на все режимы сварки) шт
-
Воздушно-дуговая строжка Да
Дополнительные функции TIG
- Количество ячеек памяти TIG сварки 20 (на все режимы сварки) шт
-
Тип применяемой горелки Вентильная
-
Способ возбуждения дуги Касанием
Конструктивные решения
- Тип изготовления Комбинированный
-
Тип транзисторов IGBT модули
-
Тип управления Процессорное цифровое
-
Цифровая индикация параметров сварки Индикатор
-
Интеллектуальная система охлаждения аппарата Да
-
Интеллектуальная система охлаждения горелки Да
-
Меню пользователя Да
-
Память последнего режима сварки Да
-
Розетка 36 В Да
-
Подающий механизм Выносной
-
Подключение блока охлаждения Да
-
Удлинение соединительных кабелей Да
-
Установка тележки Да
-
Сброс к заводским настройкам Да
-
Базовые характеристики
-
Характеристика Значение
-
Коэффициент мощности 0.9
-
КПД 89 %
-
Класс изоляции F
-
Степень защиты IP 23S
-
Температура эксплуатации —10 …+40 °C
-
Габаритные размеры источника 710×330×625 мм
-
Габаритные размеры подающего механизма 665×294×455 мм
-
Вес источника 59 кг
-
Вес подающего механизма 19.2 кг
-
Габаритные размеры аппарата в сборе 1095×510×1505 мм
-
Вес аппарата в сборе 137.95 кг
Панельные соединения источника
- Силовые панельные соединения ОКС 35–50
-
Разъем управления панельный 16 Pin
Панельные соединения подающего устройства
- Силовые панельные соединения Болтовое соединение
-
Разъем управления панельный 16 Pin
-
Подключение горелки Евроадаптер
-
Подключение жидкостного охлаждения горелки Б.р.
-
Подключение газа, вход Штуцер ⌀9 мм

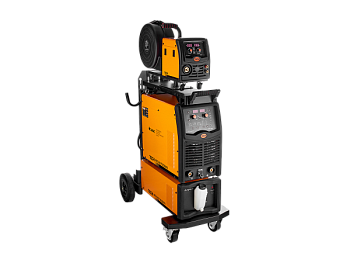

TECH MIG 500 P (N36801)— инверторный сварочный аппарат для полуавтоматической сварки в среде защитного газа (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (MMA), а также для аргонодуговой сварки неплавящимся электродом (TIG Lift).
Сертификат НАКС предоставляется за дополнительную плату.
Потрясающая продуктивность дуговой сварки
Универсальный промышленный сварочный аппарат на основе инверторной технологии. Точные настройки сварочного процесса обеспечивают максимальное качество сварки и сводят к минимуму потребность в последующей обработке. Модульная конструкция и широкий ассортимент дополнительных принадлежностей повышают гибкость и эффективность сварочного производства.
Инверторный сварочный аппарат TECH MIG 500 P (36801) предназначен для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (ММА), а также аргонодуговой сварки неплавящимся электродом (TIG Lift).
TECH MIG 500 P (N36801) – это универсальная промышленная сварочная система, которая подходит для сварки MIG/MAG, DC TIG и MMA, а также строжки. Аппарат позволяет сваривать низкоуглеродистые, нержавеющие, разнородные стали, а также алюминий и его сплавы. Способом сварки TIG Lift можно дополнительно работать с медными, бронзовыми, латунными, титаном, высокоуглеродистыми сталями и сплавами (кроме алюминия и его сплавов).
Отличительными особенностями аппарата являются:
* Три способа сварки MIG/MAG/MMA/TIG с расширенными настройками управления сварочным процессом
* Импульсные и синергетические режимы сварки
* 20 ячеек памяти для сохранения лучших настроек или значений технологической карты
* Точные настройки сварочного процесса обеспечивают максимальное качество сварки и сводят к минимуму потребность в последующей обработке
* Сварочная система TECH MIG 500 P соответствует потребностям и требованиям управления качеством сварки производства по изготовлению металлоконструкций
TECH MIG 500 P работает от питающей сети 380 В
* TECH MIG 500 P (N36801) имеет прочный металлический корпус
* Блочная система на прочной тележке: источник сварочного тока, подающее устройство и теплообменник
* Евроразъём подключения горелки
* Благодаря разъему ОКС 35-50 мм силовые выходы при работе не нагреваются
TECH MIG 500 P (N36801) комплектуется устройством подачи сварочной проволоки и блоком водяного охлаждения
* Устройство имеет удобную ручку для перемещения механизма, на ось возможна установка катушек с проволокой весом до 20 кг
* Выносное подающее устройство с возможностью использования удлинителя до 15 м.
* Удобный евроразъём для подключения сварочной горелки
* Регулировка холостого прогона проволоки, скорости подачи проволоки и рабочего напряжения
* На задней панели предусмотрены разъёмы для подключения газа, для подключения управления от источника питания и силовой разъём для подключения источника питания
Бесперебойная устойчивая работа при температуре 40°
* Аппарат оснащен интеллектуальной системой охлаждения и мощным вентилятором, создающим поток воздуха более 10 м/с. Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Особенно эта функция понравится в тех случаях, где работы производятся в небольших помещениях, или присутствуют металлические стены, шум вентилятора не будет отвлекать от работы
* На задней панели расположена розетка 36 В для подключения подогревателя газа и защитный предохранитель, который срабатывает при выходе из строя подогревателя редуктора
Комплект поставки:
* Сварочный аппарат TECH MIG 500 P (N36801)— 1 шт
* Механизм подачи проволоки WF-22 (P05101)— 1 шт
* Тележка— 1 шт
* Кулер— 1 шт
* Сварочная горелка в сборе TECH MS 500 (3 м)— 1 шт
* Кабель управления механизма подачи проволоки, 2.2 м— 1 шт
* Силовой кабель механизма подачи проволоки, 2.2 м— 1 шт
* Газовый рукав, 3.5 м — 1 шт
* Рукав для охлаждения, 2.2 м— 2 шт
* Оплетка для соединительных кабелей, 1.5 м— 1 шт
* Клемма заземления в сборе с кабелем 500 А, 3 м— 1 шт
* Фланцевый адаптер для катушки D-200— 1 шт
* Редуктор с подогревателем 36 В— 1 шт
* Комплект ЗИП— 1 шт
* Ролик подающий VØ 1.2/1.6 (2 шт.), Ролик подающий VØ 1.0/1.2 (2 шт.), Ролик подающий порошок Ø 1.2/1.6 (2 шт.),Ролик подающий U Ø 1.0/1.2 (2 шт.), Ролик подающий U 1.2/1.6 (2 шт.),Ролик прижимной гладкий (2 шт.), Ролик прижимной с канавкой VØ 1.0/1.2 (2 шт.), Ролик прижимной с канавкой VØ 1.2/1.6 (2 шт.)
* Ролик подающий U 1.0/1.2 (установлен на аппарате)— 2 шт.
* Паспорт и Руководство по эксплуатации— 1 шт
Универсальная сварочная система
* Точные настройки сварочного процесса обеспечивают максимальное качество сварки и сводят к минимуму потребность в последующей обработке.
* Модульная конструкция включает источник сварочного тока, блок водяного охлаждения, механизм подачи проволоки, установленные на транспортную тележку. 4-колесная тележка оборудована платформой для установки баллона.
* Три способа сварки MIG/MAG/MMA/TIG с расширенными настройками управления сварочным процессом
* Память программ сварки предлагает 20 ячеек памяти для сохранения лучших настроек или значений технологической карты
* Импульсные и синергетические режимы сварки
* Долговечность и надежность сварочной установки
* Сварочная система TECH MIG 500 P сконструирована из металлического корпуса с надежной защитой из формованного пластика для защиты от повреждений при эксплуатации в самых сложных условиях
* Сварочная система TECH MIG 500 P соответствует любым потребностям и требованиям управления качеством сварки производства по изготовлению металлоконструкций
* В зависимости от уровня мощности и продолжительности сварки охлаждающие вентиляторы источника питания и кулера включаются при нагреве, выключается после остывания, что снижает потребление электроэнергии и уровень шума
