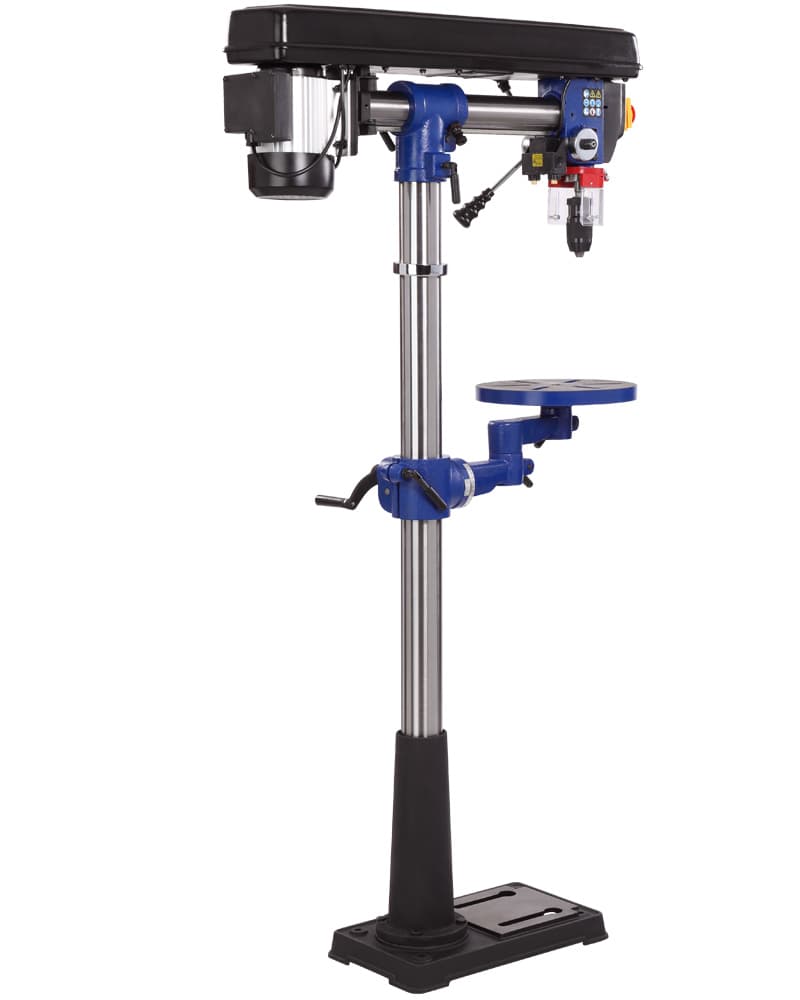

Станок cверлильный вертикальный BELMASH RDP430-16F

Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.

Модель RDP430-16F является радиальной, то есть, возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси) Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес 55 килограмм. Двигатель асинхронный, мощностью 600 Вт.

Самый высокий станок в линейке сверлильного оборудования BELMASH – 1630 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 740 мм.

Имеется пять ступеней скорости вращения шпинделя, что необходимо при выполнении различных операций и типах материала. Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.

Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. В комплекте предусмотрены тиски. Для их крепления есть шесть пазов на рабочем столе и два на основании. Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать ход пиноли, для этого необходимо провернуть шкалу, стрелка на корпусе будет показывать значение, на которое будет возможно погружение сверла, затем затянуть барашек. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. максимальный ход пиноли шпинделя 80 мм. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.

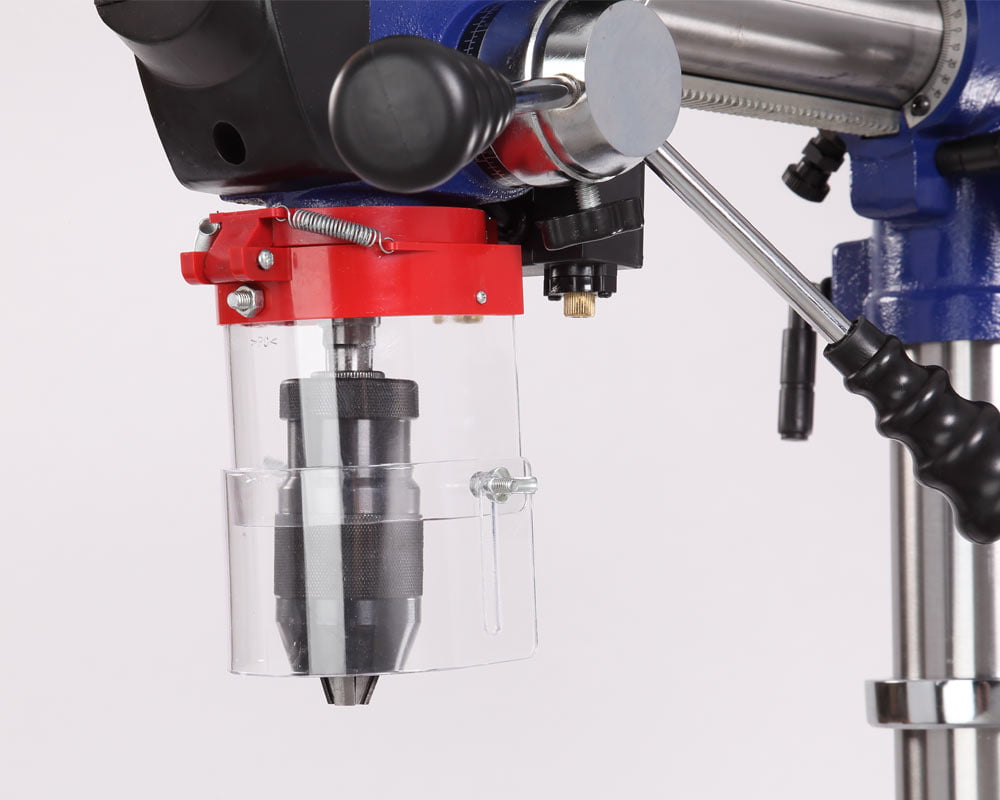

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 73 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

Управление станком осуществляется тремя кнопками – выключатель лазера - указателя, «пуск» и «остановка», выключатель снабжен крышкой.

В опоре имеется два отверстия для крепления к верстаку, что дает дополнительную устойчивость и безопасность.

Особенности

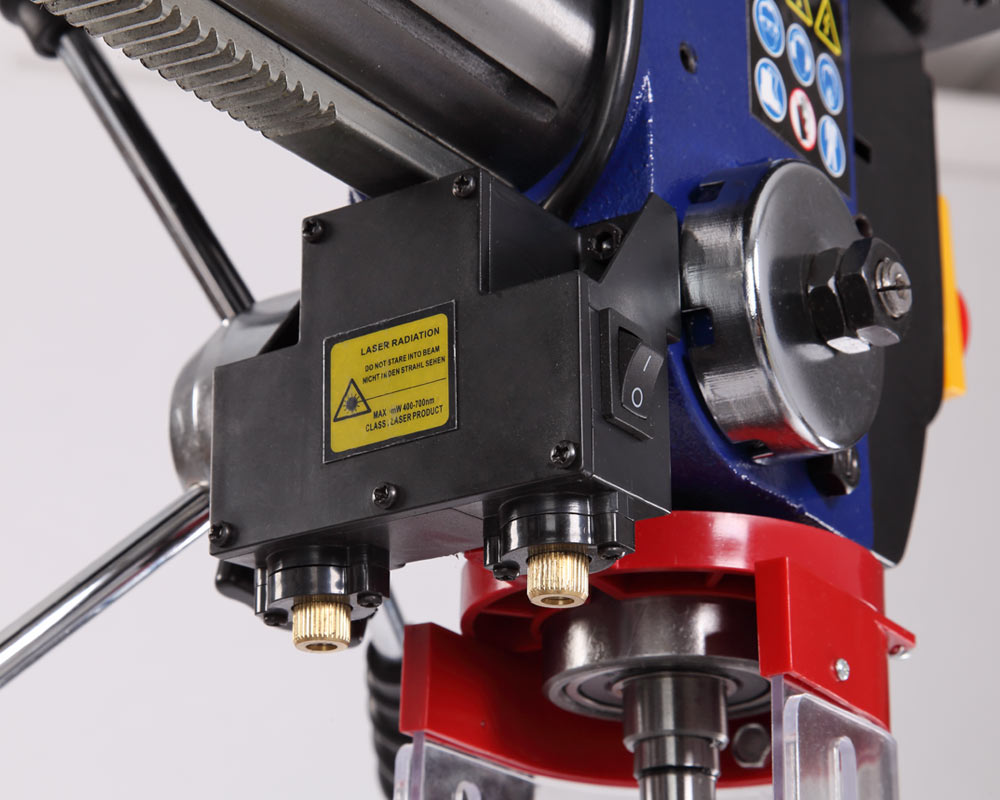

• Благодаря тому, что станок оборудован лазерным указателем, сверление осуществляется в точно заданной точке заготовки.

• Так как данная модель является радиальной, то возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси).

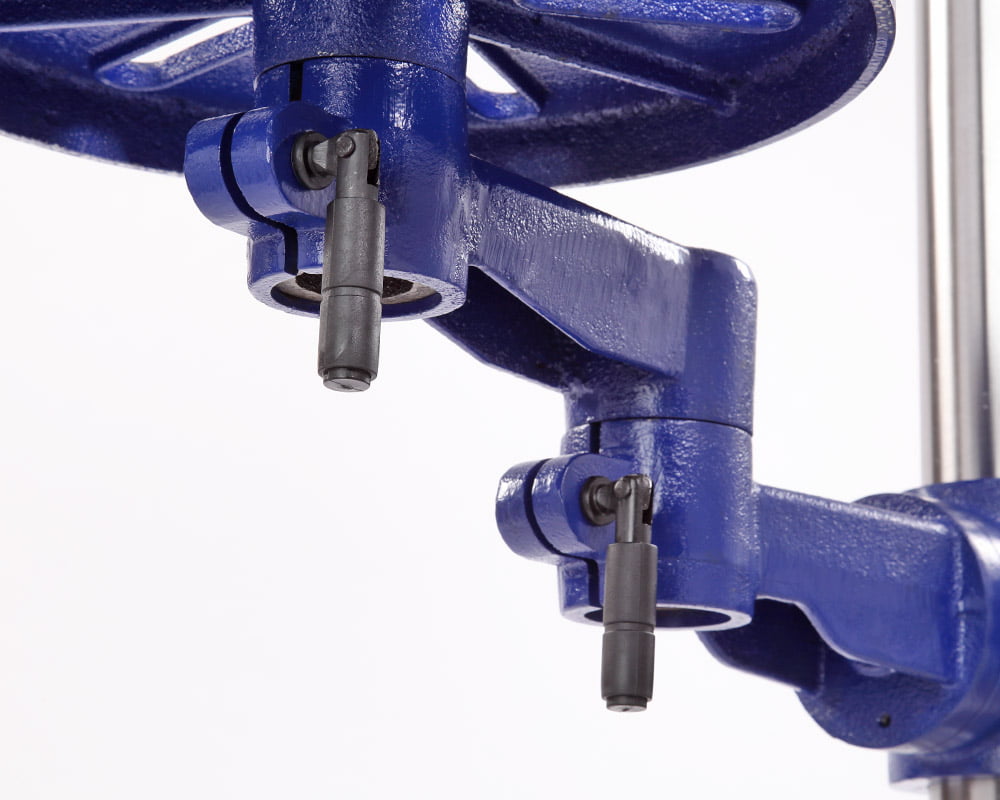

• Стол круглый с шестью пазами, его можно регулировать в 2-х плоскостях: вокруг колонны и относительно горизонтальной оси. Регулировка угла рабочего стола от -45 до +45 градусов.
• Рабочий стол, основание станка и корпус сверлильной головки выполнены из чугуна.

• Тиски поставляются в комплекте со сверлильным станком.

• Механизм подачи сверлильного патрона оборудован усиленными эргономичными рукоятками.

Технические характеристики

• Высота: 1630 мм

• Длина: 1070 мм
• Ширина: 1070 мм
• Габариты упаковки: 1585x495x260 мм

• Масса нетто: 55 кг

• Масса брутто: 61 кг
• Характеристики сети: 230/50 В/Гц
• Потребляемая мощность: 600 Вт
• Тип двигателя: Асинхронный
• Ремень приводной: Клиновой О-1450
• Число ступеней скорости: 5

• Номинальная частота вращения шпинделя на холостом ходу: 500÷2500 об./мин.
• Тип патрона: Быстрозажимной
• Конус шпинделя, Морзе: КМ2
• Диаметр хвостовика зажимаемого в патроне инструмента: 1÷16 мм
• Наибольший диаметр сверления в дереве: 50 мм
• Наибольший диаметр сверления в стали: 16 мм
• Ход пиноли шпинделя: 80 мм
• Максимальное расстояние между шпинделем и столом: 740 мм

• Максимальное расстояние между шпинделем и основанием: 1300 мм
• Угол наклона рабочего стола: -45…+45° град.

• Размер основания станка (Д×Ш): 450×270 мм
• Материал основания станка: Чугун
• Диаметр рабочего стола: 300 мм

• Растояние шпиндель колонна: 145÷430 мм

• Наклон сверлильной головки: По часовой (вправо) 45 град., Против часовой (влево) 90 град.
• Поворот сверлильной головки относительно колонны: 360 град.

• Лазер: Класс 2, ≤1 мВт, 400÷700 нм
• Толщина стенки колонны: 2,5 мм


Комплектация

• Сверлильная головка в сборе

• Колонна с рейкой и фланцем в сборе

• Стол рабочий с кронштейном в сборе
• Опора станка
• Рукоятка-фиксатор
• Ручка подъема/опускания рабочего стола
• Рукоятка подачи
• Патрон быстрозажимной
• Экран защитный
• Колодка
• Выколотка (расклиниватель)
• Тиски
• Комплект крепежа
• Ключ шестигранный
• Руководство по эксплуатации
• Упаковка
