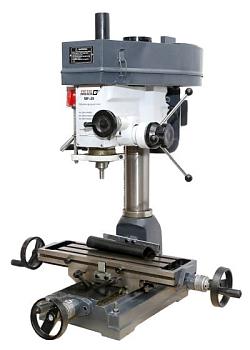

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
- Двигатель, рассчитанный на непрерывную работу;
- Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей 100 до 2200 об/мин.
- Большой прецизионный крестовый стол;
- Регулируемая прижимная планка на столе
- Возможность поворота головки на 360° в горизонтальной плоскости;
- Точное перемещение пиноли шпинделя;

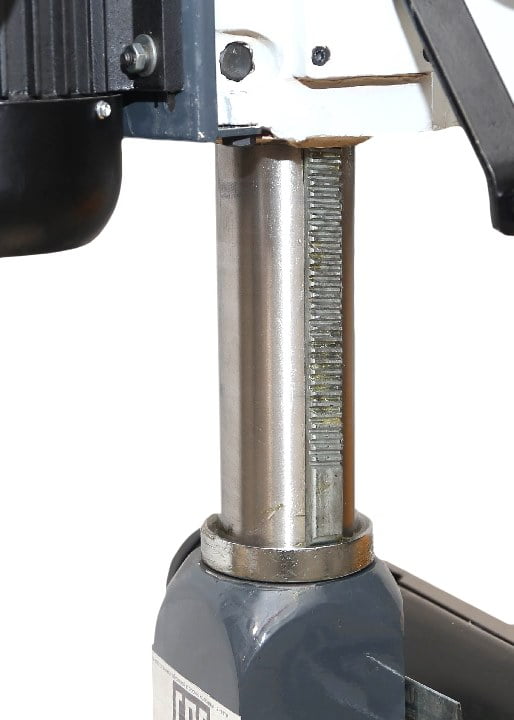

- Прочная чугунная стойка;
- Быстро регулируемый упор глубины сверления;
Технические характеристики:
- Двигатель: 0,55 кВт, 220 В, ~50 Гц
- Макс. диаметр рассверливания в стали, мм: 20
- Макс. размер торцевой фрезы, мм: 63
- Макс. размер концевой фрезы, мм: 20
- Ход пиноли, мм: 85
- Конус шпинделя: МТ 3
- Расстояние от оси шпинделя до стола, мм: 420
- Расстояние между осью шпинделя и стойкой: 181.5
- Поворот фрезерной головы в горизонтальной пл-ти, град.: ± 360
- Кол-во скоростей: 6
- Скорости шпинделя, об/мин: 100-2200
- Длина стола: 520
- Ширина стола, мм: 160
- Ход оси Х, мм: 290
- Ход оси Y, мм: 130
- Длина, мм: 752
- Ширина, мм: 680
- Высота, мм: 1000
- Общий вес, кг: 150
Комплектация:
- Комплект инструмента для обслуживания.
- Станок в сборке
- Инструкция.
