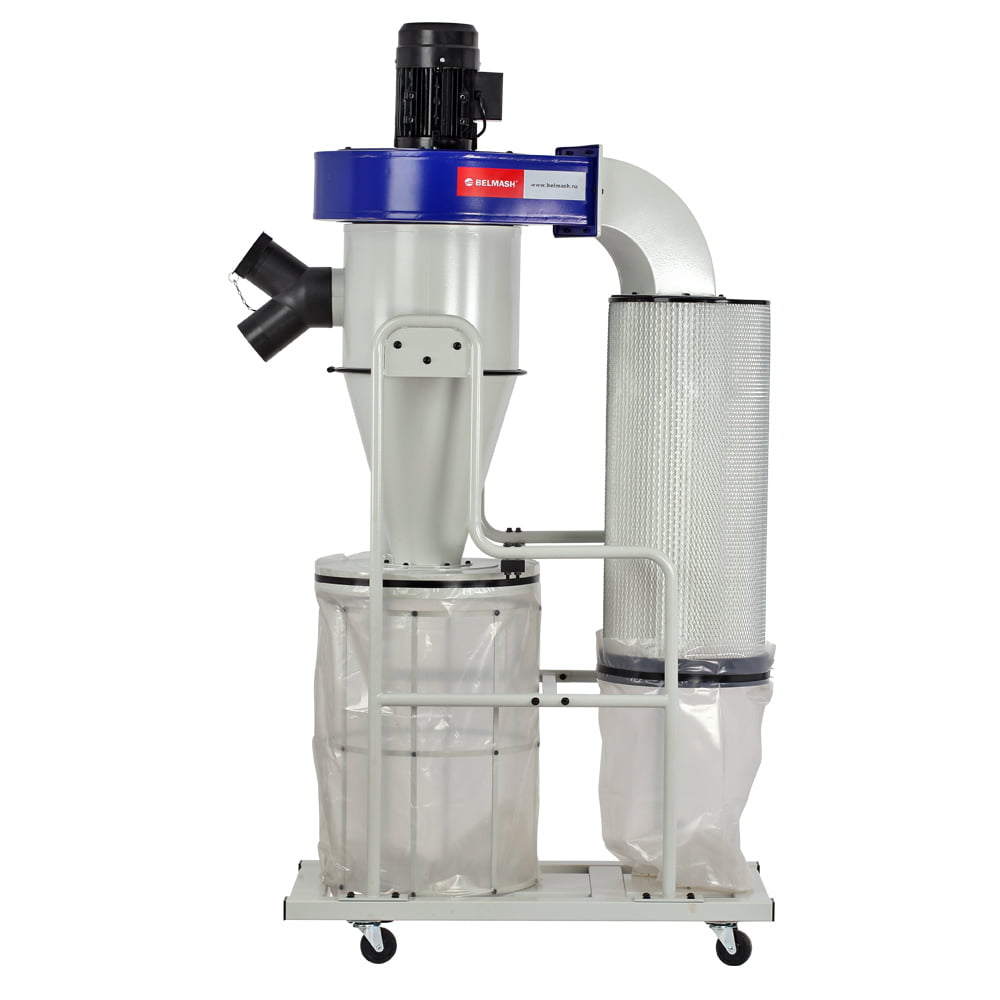

Установка вытяжная циклон BELMASH CTDC-1.2

Вытяжная установка BELMASH CTDC-1.2 предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Рассчитана на подключение к сети 230 В. Мощность 2200 Вт.

Сначала воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса циклона. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в большой стружкосборник. Это первая ступень очистки. Затем воздух поступает в фильтр-картридж, где за счет прохождения потока через фильтрующий элемент с большой площадью поверхности (3,5 кв. м) происходит окончательная очистка. Мелкие частицы собираются в малом мешке, который крепиться под фильтром. Это вторая ступень очистки.

Очистка фильтра проходит ручным способом, при вращении рукоятки осевшие частицы стряхиваются вниз.

Установка обладает рядом преимуществ:

• Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильно высокой интенсивностью всасывания.
• Раздельный сбор крупных и мелких отходов.
• Адаптер имеет два входных патрубка диаметром по 100 мм каждый.
• Мобильность за счет платформы с поворотными колесами.
• Установка компактна по сравнению с аналогичными в линейке BELMASH с такой же мощностью.

• Мощность: 2200 Вт
• Объем всасывания: 1200 м3/час

• Частота вращения крыльчатки на холостом ходу: 2950 об./ мин
• Разрежение воздуха: 2600 Па

• Напряжение питающей сети: 230 В
• Частота тока: 50 Гц

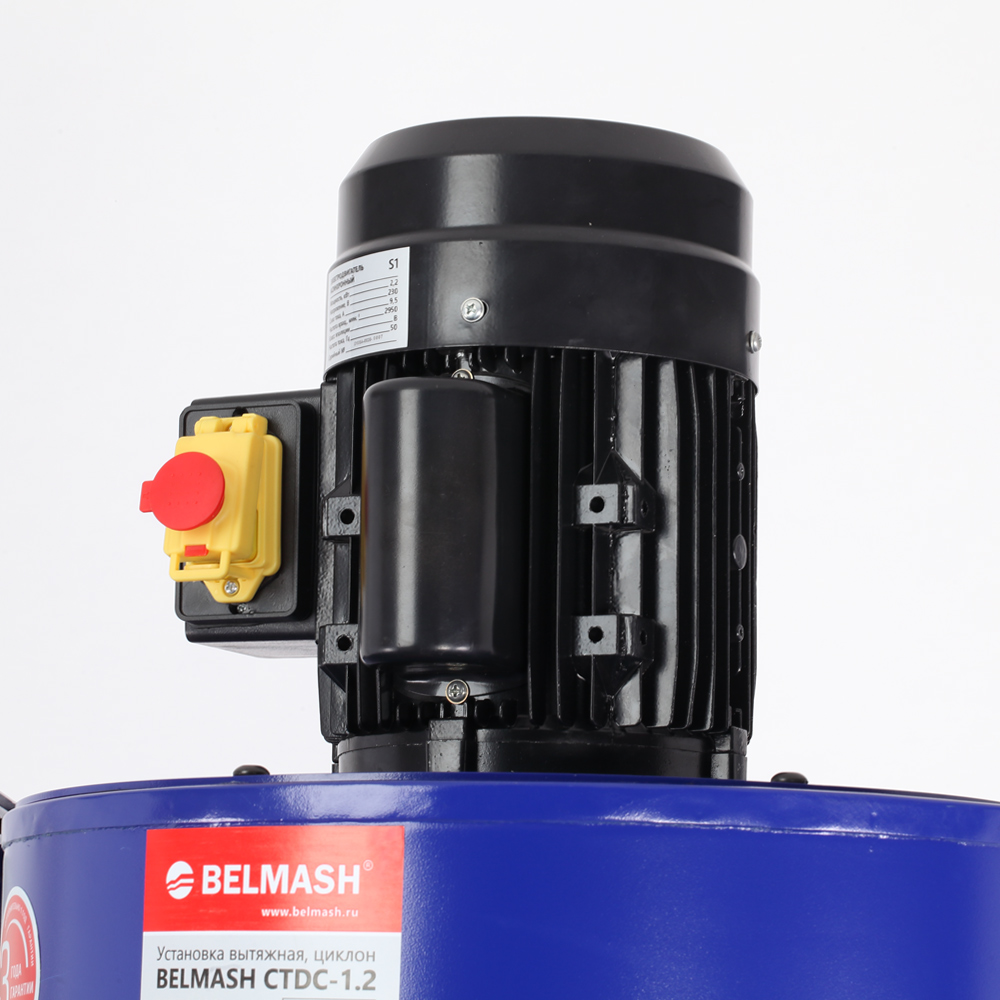

• Тип электродвигателя: Асинхронный
• Размер стружкосборника (Д × В): 470 × 920 мм

• Уровень фильтрации: 1 мкм

• Диаметр крыльчатки: 350 мм
• Диаметр входного патрубка: 125 мм
• Диаметр шланга подключения: 100 мм

• Размер фильтр-мешка (Д × В): 370 × 400 мм

• Количество входных патрубков адаптера переходного: 2 шт.

• Размер фильтрующего элемента: 340 × 800 мм

• Площадь фильтрующей поверхности: 3,5 кв. м.
• Габаритный размер (Д × Ш × В): 1132 × 575 × 1930 мм

• Гарантийный срок: 24 мес.

• Масса нетто: 85 кг

• Масса брутто: 112,5 кг
• Размер упаковки место 1 (Д × Ш × В): 1055 × 750 × 670 мм

• Размер упаковки место 2 (Д × Ш × В): 1240 × 790 × 180 мм

• Размер упаковки место 3 (Д × Ш × В): 850 × 425 × 425 мм

• Расширенная гарантия: +12 месяцев к основной

• Корпус крыльчатки с двигателем и циклоном: 1
• Фильтр-картридж: 1
• Руководство по эксплуатации: 1
• Комплект ключей: 1
• Комплект крепежа: 1
• Колесо поворотное: 4
• Адаптер входного патрубка с крышкой: 1
• Зажим стружкосборника малого: 1
• Зажим стружкосборника большого: 1
• Мешок-стружкосборник малый: 1
• Мешок-стружкосборник большой: 1
• Рукоятка для стряхивания: 1
• Планка соединительная: 8
• Зажим корпуса циклона: 1
• Кольцо соединительное: 3
• Основание (для крепления большого мешка): 1
• Заглушка трубки соединительной: 2
• Трубка соединительная: 1
• Опора поперечная: 1
• Стойка: 2
• Заглушки платформы: 4
• Платформа установки: 4
• Прокладка патрубка соединительного: 2
• Патрубок соединительный: 1
• Упаковка: 3
